Afsnit 1 – Introduktion
Simplewire Flex+
Kom hurtigt i gang med installation og scanning.
Anslået tid: 5–10 minutter
Afsnit 2 – Hvad denne guide dækker
Denne guide hjælper dig med at
komme hurtigt og korrekt i gang
med Simplewire Flex+.
Når du har gennemført denne guide, kan du:
• Tænde og placere Flex+-enheden korrekt
• Tilslutte Signal Clamps og, hvis nødvendigt, Signal Anchor
• Udføre din første scanning
• Forstå tilbagemeldingen om signalstyrke fra scanneren
Afsnit 3 – Før du går i gang
Kom godt i gang – Flex+

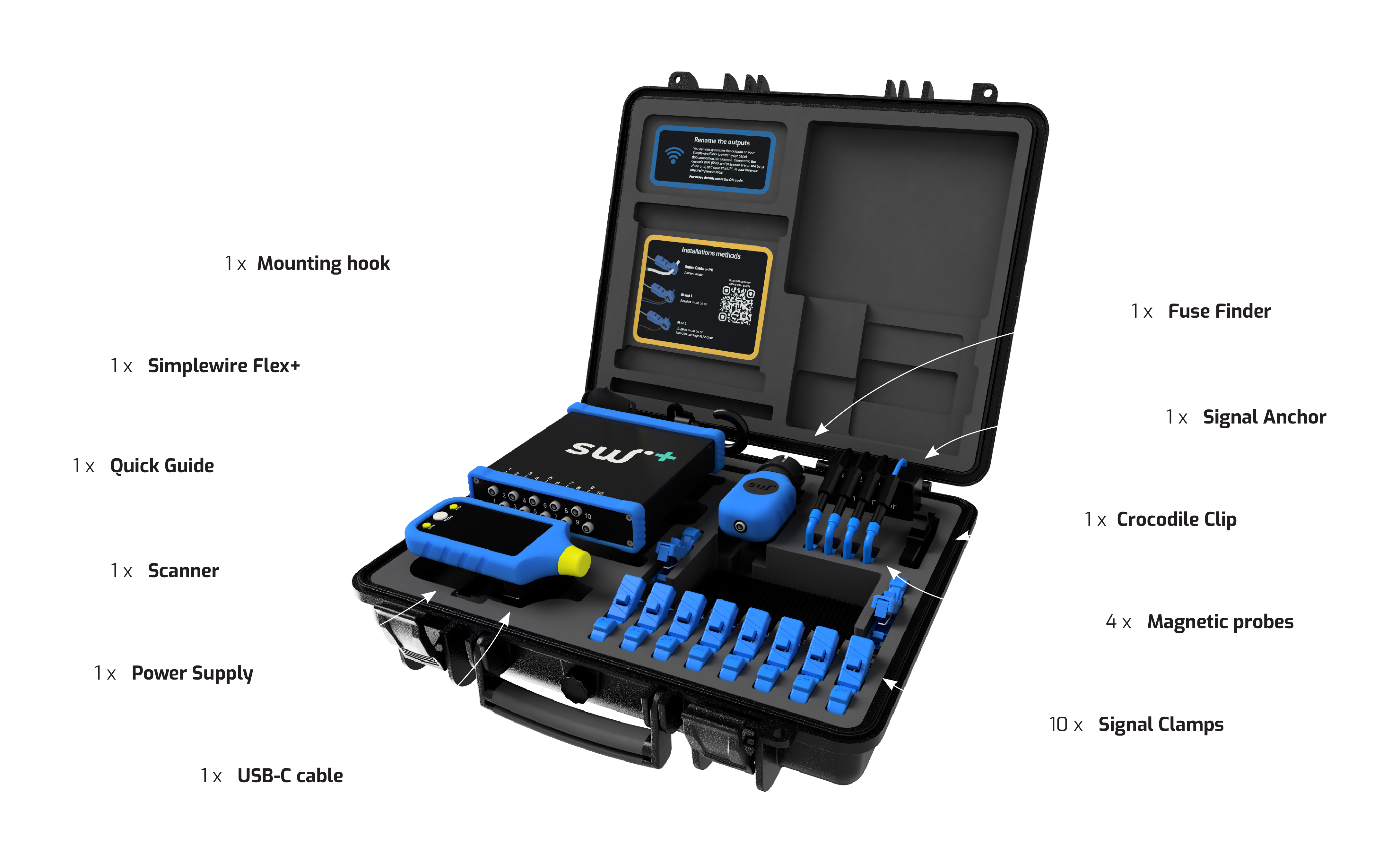

Udstyr
• Simplewire Flex+-enhed
• Scanner
• Signalklemmer
• Signal Anker
• Magnetprober
• Krokodillenæb
• Monteringskrog
• Sikringsfinder
Strøm og opladning
• USB-C-opladerkabel
• Strømforsyning
• Opladt enhed
Valgfrit udstyr
• Smartphone, tablet eller computer (til omdøbning af udgange)
Afsnit 4 - Hurtig start – trin for trin
Hurtig start – trin for trin

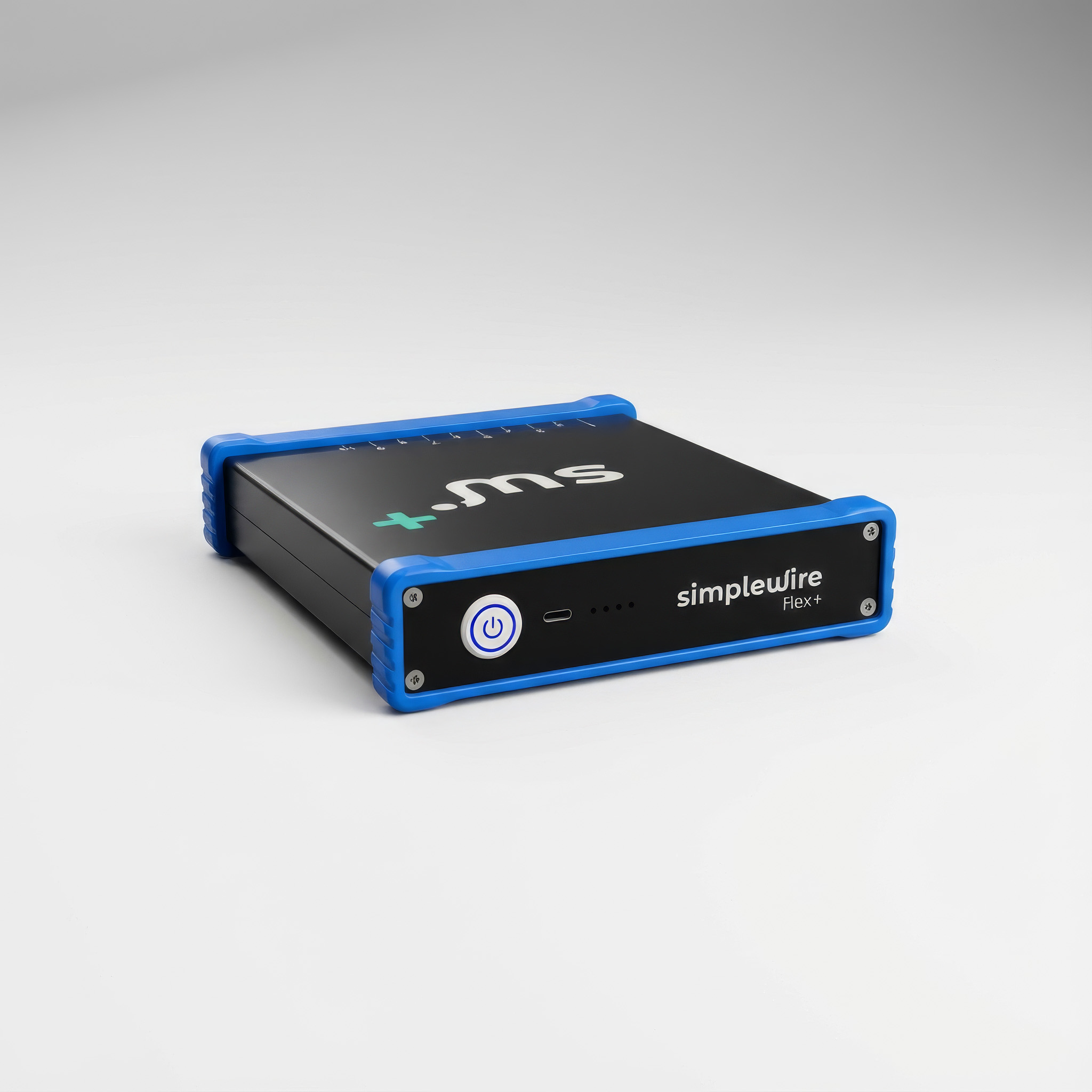

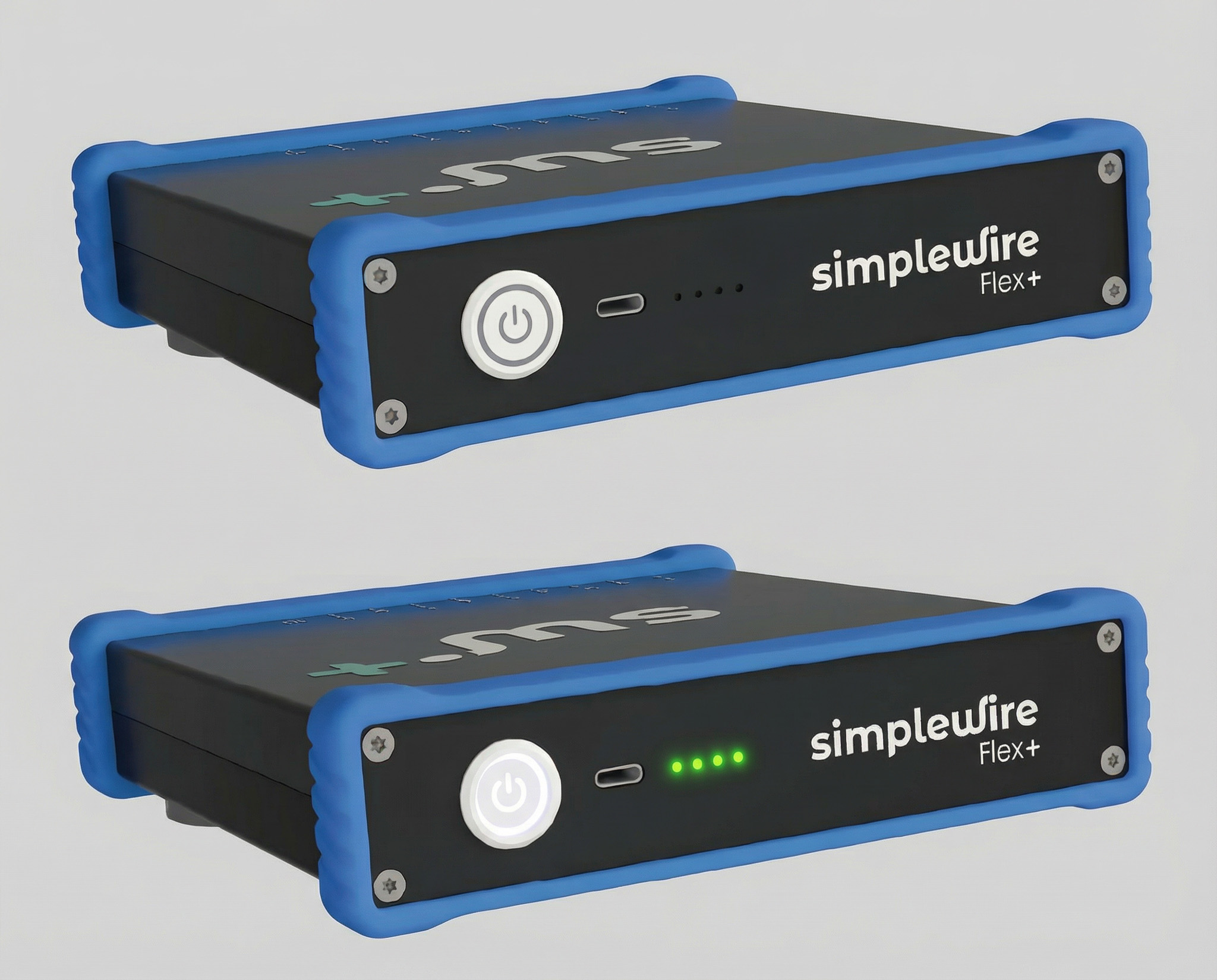

Trin 1 – Tænd enhederne
Tryk på tænd/sluk-knappen på både Simplewire Flex+-enheden og scanneren.
Et blåt lys og et kort bip bekræfter, at enheden er tændt.
⚠ Advarsel om lavt batteriniveau:
Hvis enheden bipper og blinker rødt, er batteriniveauet lavt.
Oplad enheden før brug.

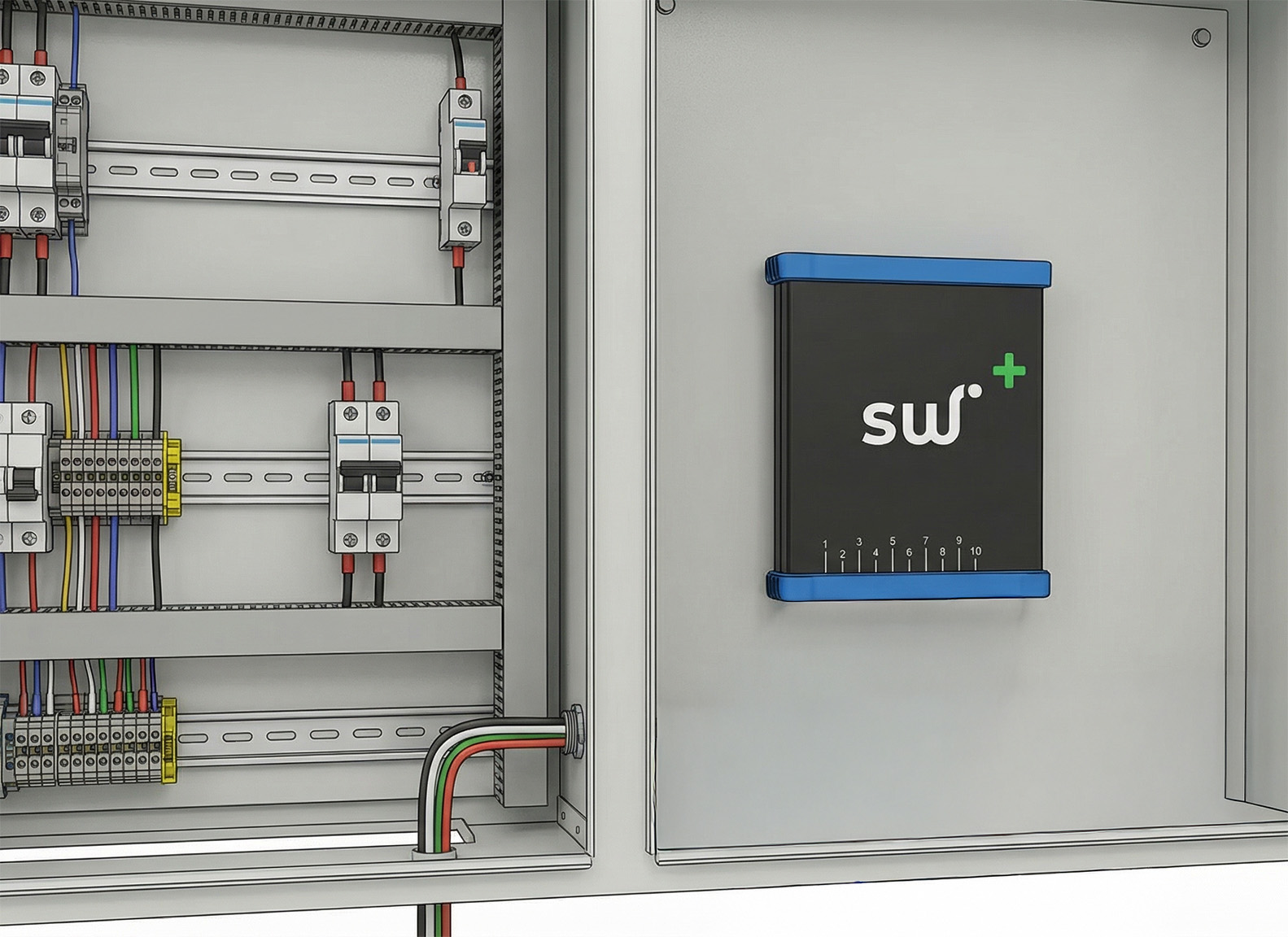

Trin 2 – Placér Flex+-enheden i eltavlen
Placér Flex+-enheden i den eltavle, du arbejder i, med fronten vendt udad og bagsiden indad.
Brug de indbyggede magneter på bagsiden af enheden eller monteringskrogen placeret bag enheden.
Sørg for, at enheden sidder stabilt, og at signaludgangene er tilgængelige.

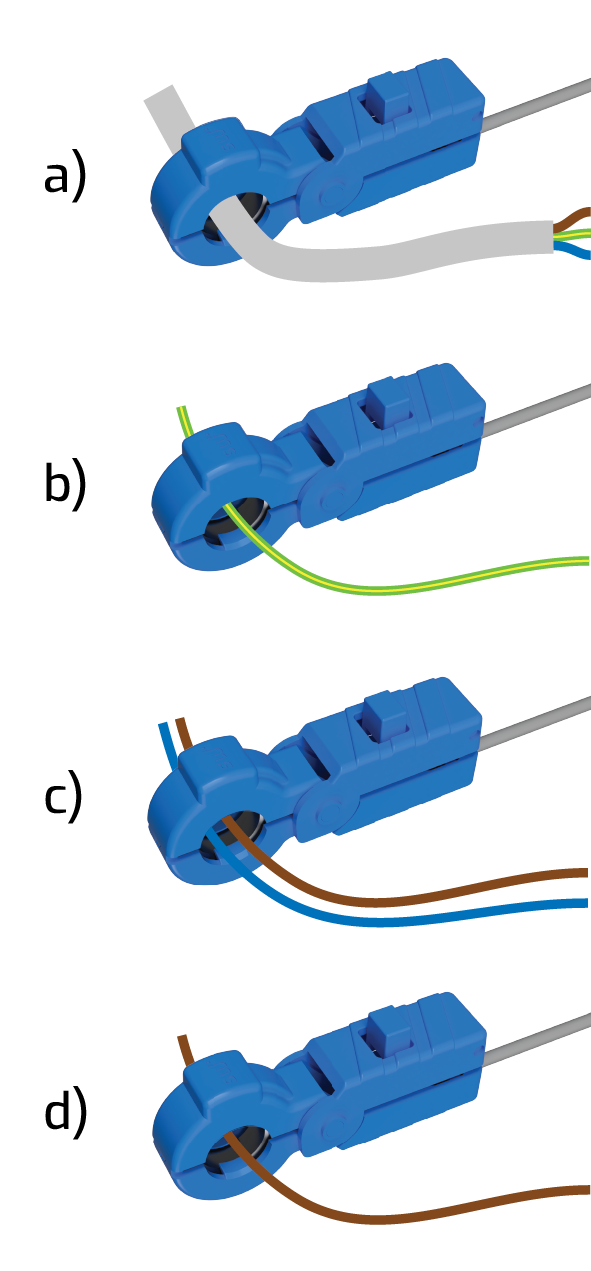

Trin 3 – Tilslut signalklemmer
Tilslut én signalklemme ad gangen til de ledninger, du vil arbejde med.
Signalklemmer kan tilsluttes på følgende måder:
a) Hele kablet
Denne konfiguration fungerer altid.
b) Beskyttelsesleder (PE)
Denne konfiguration fungerer altid.
c) Fase (L) og nul (N)
Denne konfiguration fungerer ikke, når strømmen er afbrudt.
d) Kun fase (L) eller kun nul (N)
Denne konfiguration fungerer ikke, når strømmen er afbrudt, og kræver brug af signalanker.
Trin 4 – Brug signalanker (hvis nødvendigt)
Hvis en signalklemme er tilsluttet kun fase eller kun nul, skal signalanker anvendes.
Tilslut nul (N) og faser (L1–L3) til hoved-RCD, hovedafbryderen eller så tidligt i eltavlen som muligt.
Hvis magnetprober ikke passer til installationen, kan andet tilbehør, f.eks. krokodillenæb, tilsluttes via bananstikkene på signalankeret.
Bemærk: Signalanker må kun anvendes, når signalklemmen er tilsluttet kun fase eller kun nul.

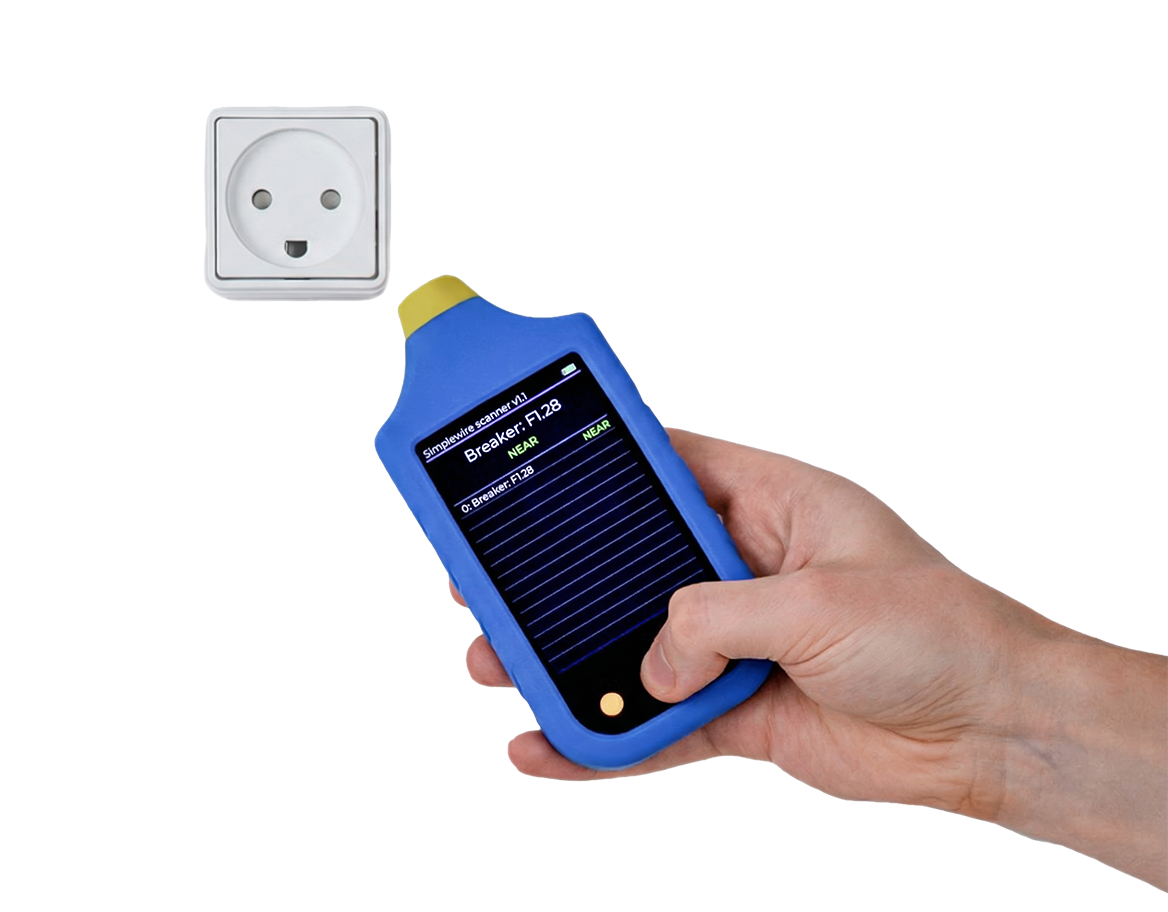

Trin 5 – Udfør din første scanning
Hold den gule spids på scanneren mod det objekt, du vil scanne.
Tryk og hold metalknappen nede for at starte scanningen.
Når et signal registreres, vises en bjælke, der angiver signalstyrken.
Signalstyrken viser, hvor tæt scannerspidsen er på den mærkede del af installationen.
For at rydde scanhistorikken trykkes på den gule knap på scanneren.
Afsnit 5 - Vigtige bemærkninger og typiske fejl
Vigtige bemærkninger og typiske fejl
⚠ Signalklemmer tilsluttet kun fase eller nul kræver brug af signalanker.
⚠ Lavt batteriniveau kan forhindre pålidelig scanning.
⚠ Enheden er kun beregnet til tørre miljøer.
⚠ Udsæt ikke enheden for vand.
⚠ Forsøg ikke at åbne eller reparere enheden.
Afsnit 6 - Fejlfinding – Simplewire-systemet
Fejlfinding – Simplewire-systemet
Afsnit 7 – Næste trin
Next steps
Når systemet er klar til brug, kan du:
- Omdøbe signaludgange
- Foretage yderligere konfiguration
- Arbejde med avanceret dokumentation og opsætningsmuligheder
Se den fulde dokumentation for detaljeret opsætning og udvidet brug.
